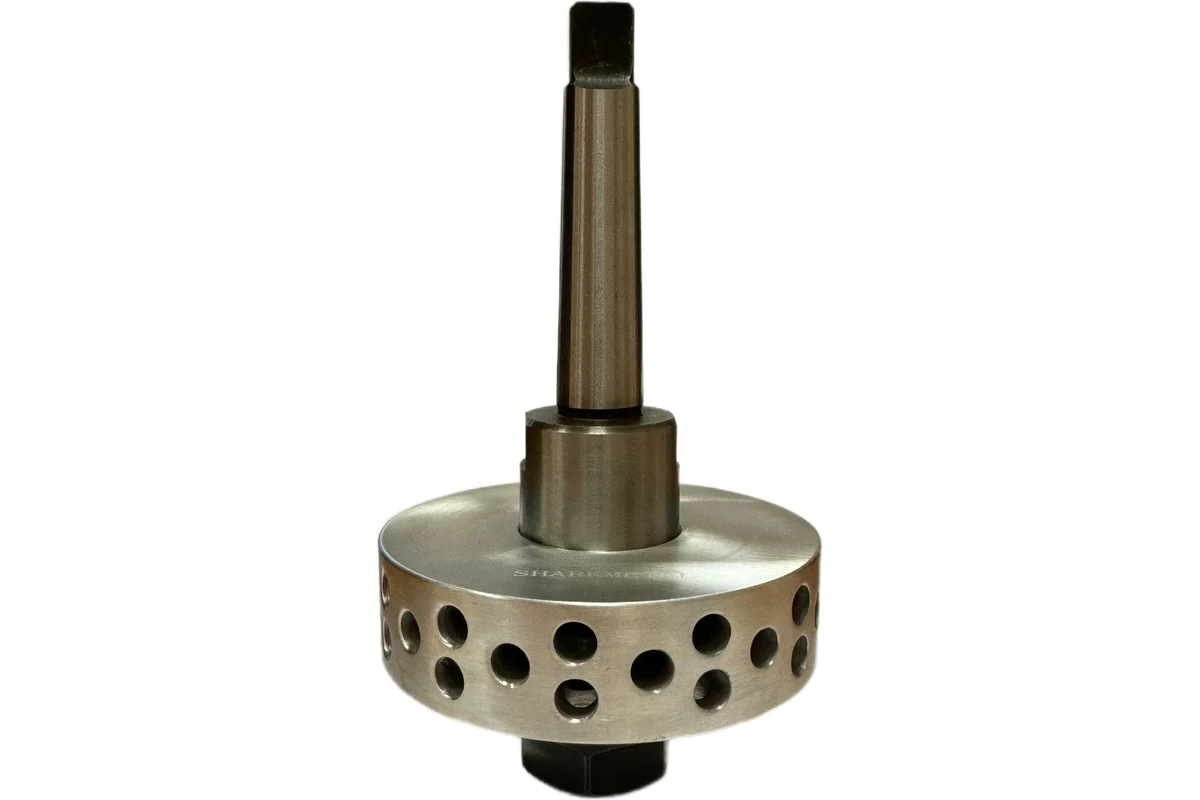

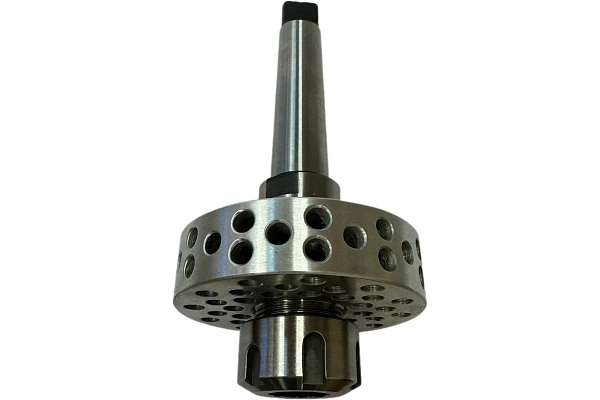

Цанговый патрон МК02 (M2-M14) SHARKMETAL
1. Назначение
Цанговый патрон SHARKMETAL МК02 предназначен для точного и надежного зажима инструментов с цилиндрическим хвостовиком (сверл, фрез, разверток, метчиков и др.) в шпинделях станков с конусом Морзе MT2.
Подходит для использования на токарных, фрезерных и сверлильных станках.
2. Основные характеристики
Тип патрона | Цанговый зажимной (ER-система) |
---|
Конус Морзе | MT2 (Морзе 2) |
---|
Диапазон зажима | M2-M14 (под цанги ER) |
---|
Тип цанг | ER-11, ER-16, ER-20 (зависит от модели) |
---|
Макс. диаметр хвостовика | До 14 мм (зависит от цанги) |
---|
Биение | ≤ 0.01-0.03 мм (высокая точность) |
---|
Материал корпуса | Закаленная инструментальная сталь |
---|
Покрытие | Антикоррозийное (опционально) |
---|
Вес | ~0.5 кг |
---|
3. Особенности и преимущества
- Универсальность – совместим с цангами ER-серии, что позволяет зажимать инструменты разного диаметра
- Высокая точность – минимальное биение обеспечивает чистую обработку без вибраций
- Прочность и износостойкость – корпус из высококачественной стали с термообработкой
- Быстрая смена инструмента – удобный механизм зажима
- Надежная фиксация – предотвращает проскальзывание даже при высоких нагрузках
4. Применение
Оборудование: Токарные, фрезерные, сверлильные станки с конусом MT2.
Инструменты:
- Сверла (спиральные, центровочные)
- Фрезы (концевые, граверные)
- Развертки, метчики, зенковки
Отрасли: Металлообработка, машиностроение, инструментальное производство.

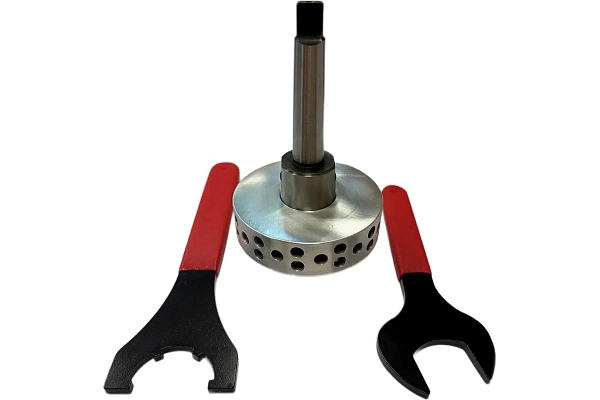

5. Комплектация
- Цанговый патрон SHARKMETAL МК02 с конусом MT2
- Набор цанг ER-XX (опционально, зависит от поставщика)
- Ключ для затяжки (гаечный или специальный)
6. Рекомендации по эксплуатации
- Используйте только исправные цанги без повреждений
- Регулярно очищайте конус MT2 от стружки и загрязнений
- Проверяйте затяжку перед началом работы
- Для увеличения срока службы избегайте перегрузок
7. Аналоги и стандарты
Стандарт цанг: DIN 6499 (ER).
Аналоги:
- ROHM (Германия)
- REGO-FIX (Швейцария)
- BISON (Польша)
Примечание: Технические параметры могут незначительно отличаться в зависимости от модернизации патрона производителя. Уточняйте детали перед покупкой.
