Цанговый патрон с конусом Морзе 2 (МТ2) предназначен для точного закрепления центровочных сверл (центровок) и других инструментов с цилиндрическим хвостовиком в шпинделях станков, оснащенных коническим гнездом МТ2.
Благодаря высоким температурным колебаниям и радиальной нагрузке, надежное крепление рабочей детали и фасонного пуансона имеют критическое значение. Тепло выделяемое во время процесса не должно передаваться на шпиндель. Для этого, специально для процесса формовки трением Centerdrill, разработан специальный цанговый патрон с охлаждающим кольцом, которое рассеивает тепло и обеспечивает безопасное крепление. Цанговый патрон MC2 – стандартный для пуансонов диаметрами до 14 мм. Для больших диаметров рекомендуется использовать MC3. Для обрабатывающих центров с ЧПУ могут быть также использованы зажимные устройства HSK. Для оптимальной жесткости и надежного крепления фасонных пуансонов Centerdrill используются специальные цанги.
- Тип патрона: Цанговый зажимной патрон
- Конус Морзе: MT2 (Морзе 2) – стандартный инструментальный конус для надежной фиксации в шпинделе станка.
- Цанговый механизм: Позволяет зажимать инструменты различного диаметра (в зависимости от используемой цанги).
- Зажимной диапазон: Зависит от установленной цанги (стандартно подходит для центровочных сверл и других инструментов с хвостовиками Ø 1–12 мм).
- Материал: Высококачественная инструментальная сталь с термообработкой для износостойкости.
- Точность: Минимальное биение (до 0,01–0,03 мм) для обеспечения высокой соосности.
- Оборудование: Токарные, фрезерные, сверлильные станки с конусом МТ2.
- Инструменты: Центровочные сверла (CENTRE DRILL), спиральные сверла, развертки, метчики с цилиндрическим хвостовиком.
- Отрасли: Металлообработка, машиностроение, ремонтные мастерские.
Преимущества
- Быстрая смена инструмента без необходимости перенастройки.
- Высокая точность центрирования.
- Надежный зажим без проскальзывания.
- Универсальность (совместимость с разными типами цанг).
Для того чтобы продлить время службы пуансона Centerdrill, необходимо смазывать его специальной устойчивой к высокой температуре пастой, соответствующей обрабатываемому материалу. Паста может наноситься вручную или специальным распыляющим устройством.

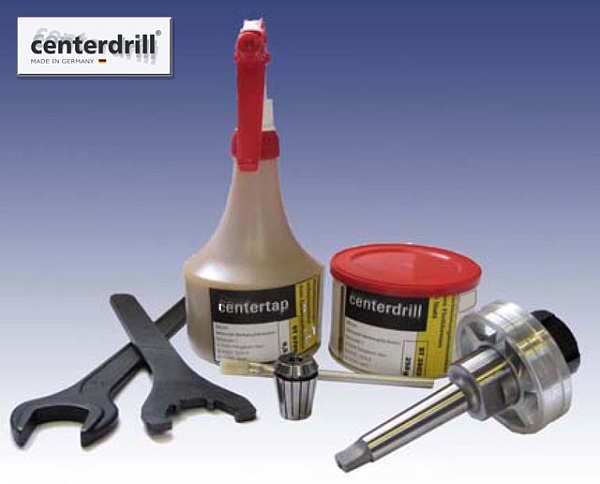

- Цанговый патрон с конусом МТ2.
- Набор цанг (опционально).
- Ключ для затяжки (если предусмотрена резьбовая фиксация).
При формовке резьбы настоятельно рекомендуется использование специальной смазки. Ее следует применять перед каждой операцией Сentertap. Наша смазка прошла экологические испытания в соответствии со стандартами DIN.
Конус Морзе - MT2
Макс. диаметр зажима - До 12 мм (зав. от цанги)
Биение - ≤ 0,03 мм
Материал корпуса - Инструментальная сталь
Вес ~0,3–0,5 кг (зав. от модели)
