Сопла-форсунки для окрасочного аппарата

Смотрите фото в об сопла-форсунки для окрасочного аппарата16 ноя 2021

Сопла-форсунки для окрасочного аппарата

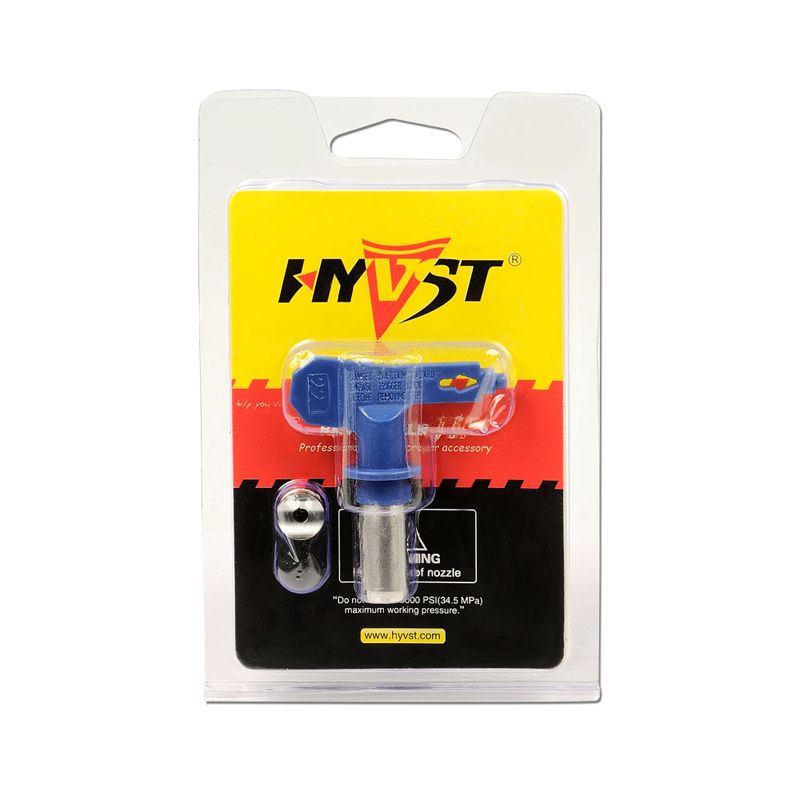

Сопло окрасочного аппарата


Форсунка реверсивная безвоздушная, предназначена для использования с краскораспылителями высокого давления. Форсунка используется на краскораспылителях с максимальным давлением до 350 бар, что позволяет использовать эти форсунки с любыми электрическими малярными машинами.

Форсунка предназначена для распыления краски, именно благодаря форсунке образуется красочный факел той или иной формы. Форсунка отвечает за ширину распылительной горелки и расход краски в единицу времени. Все форсунки имеют трехзначный номер, в котором первая цифра указывает угол в градусах, вторая и третья - сечение прохода в тысячных долях дюйма.

Например, сопло 315 означает, что сопло имеет угол распыления 30 градусов и сечение 0,015 дюйма отверстия для распыления краски. Или, например, сопло 619, угол 60 градусов, поперечное сечение 0,019 дюйма.

Чем шире угол распыления краски, тем шире можно красить изделия, если факел узкий, тем легче красить малогабаритные изделия.

По поперечному сечению отверстия форсунки: если поперечное сечение большое, то через форсунку можно распылять более вязкие краски, если маленькие, то менее вязкие. При большом поперечном сечении скорость распыления при том же давлении на пистолет-распылитель будет больше, но также возможно появление подтеков из-за слишком высокой скорости распыления.

Принцип работы насадки.


Насос безвоздушной окрасочной установки обеспечивает подачу и давление краски без использования воздуха. Затем при нажатии на курок краскопульта краска выходит через отверстие сопла под давлением до 350 атмосфер. На выходе краски из форсунки давление падает до атмосферного, что обеспечивает качественное и равномерное покрытие. При этом лак измельчается до мельчайших капель.
Сопло состоит из пластикового флажка и цилиндрического сопла из сплава карбида вольфрама. На рисунке выше схематично изображена металлическая часть насадки. Выходной патрубок «h» выполнен в виде клина, поэтому выходное отверстие выполнено в виде эллипса. Когда угол «α» и глубина «h» комбинируются, формируются фиксированный расход краски и ширина распылительной горелки.

Как правильно выбрать безвоздушную насадку.


Если вам сложно выбрать насадку, то обратитесь за помощью к нашим специалистам, указав следующие личные факторы:

Требуемая ширина распыления. Измеряется в сантиметрах на расстоянии 30 см от окрашенной поверхности. Минимальная ширина 10 см, максимальная 30 см (таблица с пояснениями будет представлена ​​ниже);
Размер отверстия сопла. Он фиксирован и измеряется в тысячных долях дюйма (таблица с пояснениями будет представлена ​​ниже);
Производительность вашей окрасочной машины (л / мин);
Сведения о лакокрасочном покрытии, предназначенном для напыления. Класс, тип, вязкость вискозиметра, паспортные данные ЛКП.

Следующие безвоздушные форсунки доступны для заказа.
115/117209/211/213/215/217/219/221/223/225309/311/313/315/317/319/321/323/325409/411/413/415/417/419/421/423/425509/511/513/515/517/519/521/523/525609/611/613/615/617/619/621/623/625

Ширина аэрозольной полоски.


Ширина полосы распыления форсунки является фиксированным параметром (т.е. изменяется только при замене форсунки на другую) и измеряется на расстоянии около 30 см от окрашиваемой поверхности. Угол распыления обозначается первой цифрой в маркировке форсунки (маркировка состоит из 3 цифр).
Чтобы рассчитать ширину распыления, достаточно число углов распыления умножить на 5.
Например:
форсунка 517 -> 5 x 5 = 25 см. Чем шире угол распыления форсунки, тем быстрее будет окрашена поверхность, поэтому для окраски стен, потолков, фасадов, заборов используют форсунки с углом распыления 50 ° и 60 °.
Размер отверстия сопла.
 Соотношение размера сопла и производительности. Размер отверстия безвоздушного сопла является фиксированным и определяет количество краски (л / мин), проходящей через сопло во время нажатия на спусковой крючок пистолета-распылителя. Размер отверстия указывается второй и третьей цифрами в маркировке сопла и измеряется в тысячных долях дюйма.

  • Безвоздушное сопло № 523;
  • Угол распыления 50 градусов -> 25 см;
  • Диаметр отверстия 0,017 дюйма -> 0,58 мм;
  • Размер 0,43 мм -> 2,2 л / мин.

 Следует помнить, что расход (л / мин) зависит как от установленного давления на окрасочный аппарат, так и от плотности лакокрасочного покрытия.

№   Угол распыления (градус)Ширина распылительной ленты (см)
     1     10     5
     2     20     10
     3     30     15
     4     40     20
     5     50     25
     6     60     30

Насадки других типоразмеров также можно приобрести, но только оптом и по другим ценам. Для уточнения оптовых цен на форсунки вы можете связаться с нашими менеджерами по телефонам 8(499)7408778, указанным на нашем сайте почта zakaz@tool-24.ru. Купить форсунки для безвоздушных пистолетов-распылителей вы можете в нашем интернет-магазине Инструмент-24.
