Подробней о конструкции и особенностях монтажного пистолета:

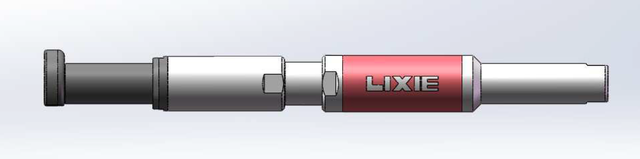

1. Вид

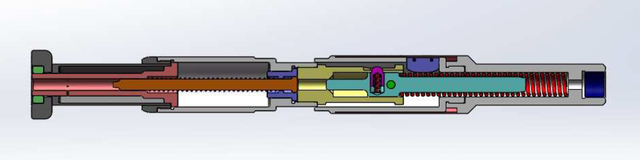

2. Вид в разрезе

3. Технические характеристики:

• Наименование товара: «KING KONG 5», торговая марка «ЛИКСИ»
• Номер модели: LX101
• Общий вес: 3,2 кг, в том числе:
• Вес монтажного пистолета: 1,3 кг
• Вес удлинителя: 0,6 кг/шт., всего 3 шт.
• Общая длина: 3 757,5 мм, в том числе:
• Длина монтажного пистолета: 417,5 мм
• Длина удлинителя: 1 100 мм/шт., всего 3 шт.
«Лисе» — Внимание
к качеству
• Способ применения: непосредственный
• Конструкция гвоздя: общая длина гвоздя 62 мм, состоит из
цельнометаллического гвоздя или составного гвоздя для подвесных потолков
компании «Лисе» с пластмассовым патроном.

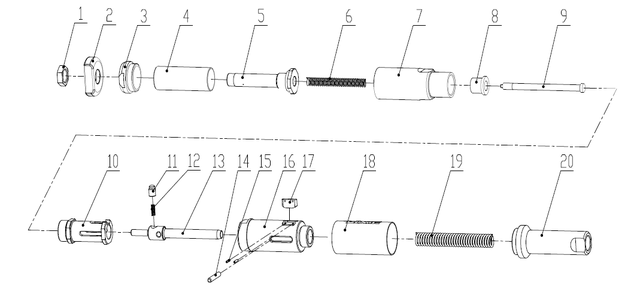

4. Конструкция изделия

1. Шестигранная низкая гайка
★ 2. Предохранитель
3. Соединительный штуцер
4. Звукоизоляционный кожух
5. Ствол пистолета
★ 6. Нажимная пружина ствола
7. Стабилизатор ствола
8. Амортизатор
★ 9. Поршень
10. Затвор
11. Защелка
★ 12. Пружина защелки поршня
13. Стержень поршня
14. Фиксатор
15. Пружинный цилиндрический штифт
16. Оседающая втулка
17. Пластинка
18. Втулка
★ 19. Пружина защелки поршня
20. Муфта

*детали, помеченные звездочкой ★, являются легко изнашивающимися деталями.

5. Достоинства. По сравнению с традиционным электромолотком

1) экономия времени: данный инструмент для подвесных потолков заряжаетсям монтажными гвоздями, дюбелями и ходовым винтом, позволяя осуществлять качественный монтаж в один шаг сразу после выстрела; высокая эффективность строительства; возможность достичь скорости монтажа в 2 гвоздя в минуту;

2) экономия сил, общий вес пистолета 3,2 кг, небольшого усилия достаточно, чтобы совершить выстрел, не нужно прикладывать столько сил, сколько требуется при работе с электромолотком;

3) экономия денег: данный инструмент обеспечивает высокую эффективность строительства, позволяет сэкономить на стоимости рабочей силы. Стоимость

обслуживания инструмента также ниже по сравнению с электромолотком;

4) мало шума, инструмент имеет особую звукоизоляционную конструкцию, издает очень мало звуков, в отличии от продолжительного шума, свойственного электромолотку;

5) уменьшение количества пыли: данный инструмент мгновенно загоняет гвоздь в поверхность почти без пыли, не вредя здоровью;

6) содержит в себе источник энергии, не требует подключения к сети, облегчая использование;

2. По сравнению с другими монтажными пистолетами:

1) Главная особенность данного инструмента в том, что для поршня используется инновационная конструкция, поршень является цельным, спереди нет отверстия.
Это дает следующие преимущества:
①. Рукоятка пистолета долго не стирается, долго остается чистой, забивает до 5 000 гвоздей без чистки;
②. При использовании подходящих монтажных гвоздей обладает большей взрывной силой, обеспечивает большую прочность;
③. Конструкция поршня гораздо проще, что позволило значительно сократить количество отказов и продлить срок службы изделия, сократить расходы на замену деталей.

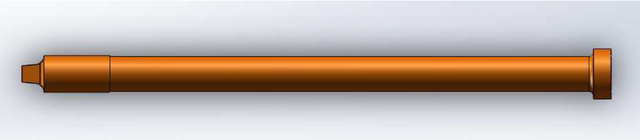

Цельный металлический поршень

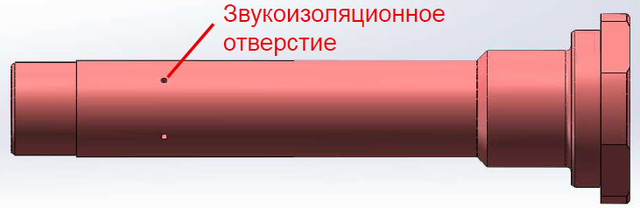

2) Особая звукоизоляционная конструкция позволяет значительно уменьшить шум от выстрела, оградить уши от возможного ущерба, к тому же облегчает очистку звукоизоляционного кожуха;

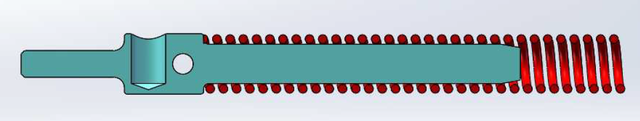

3) Удлиненный ударник, позволяет эффективно избегать деформации изгиба клапана  ударника, увеличить срок службы клапана ударника;

4) В данном пистолете используется система ручного возврата. По сравнению с автоматическим, ручной возврат безопаснее, устраняет возможность получить травму из-за задержки возврата во время работы.

4. Процесс работ - видеоролик
Запрещается вхолостую стрелять из данного пистолета; если прижать пистолет к твердой поверхности и выстрелить вхолостую, поршень пистолета может сломаться.

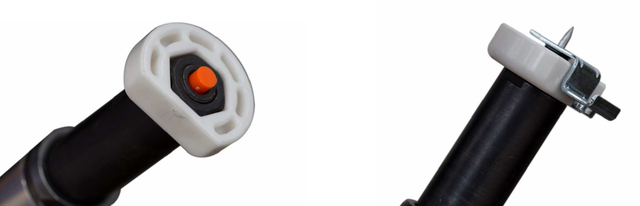

1. Монтажный гвоздь и патрон
1.1 Цельный монтажный гвоздь: положите гвоздь в ствол и протолкните до конца; убедитесь, что гвоздь проходит в отверстие предохранителя.

1.2 Составной гвоздь с пластмассовым патроном: сначала вставьте пластмассовый патрон в ствол пистолета, убедитесь, что отверстие ударника уже погрузилось в ствол пистолета, затем вставьте гвоздь для подвесных потолков, убедитесь, что конструкция проходит через отверстие предохранителя.

2. Одной рукой держите ствол пистолета, а другой рукой двигайте затвор вперед, позвольте пистолету вернуться в исходное положение.

3. Приложите пистолет перпендикулярно рабочей поверхности подвесного потолка, затем единичнымт усилием нажмите на спусковой механизм; пистолет автоматически выстрелит.Убедитесь, что пистолет находится не под наклоном к рабочей поверхности, иначе это может повлиять на прочность крепления, а также может угрожать безопасности.

4. После выстрела поменяйте угол наклона ствола, потяните вниз, пока не выскочит патрон; если с первого раза не получилось, можно попробовать несколько раз, прилагая больше усилий; если ствол не двигается, можно сначала потянуть вверх, после чего снова попробовать извлечь патрон.

5. Сборка и демонтаж

1.Демонтаж
Пожалуйста, производите демонтаж в соответствии с руководством по эксплуатации;
2.Сборка производится так же, как демонтаж, но в обратном порядке. Особые указания:
1) все места соединения должны завинчиваться гаечным ключом, иначе неустойчивость соединений может привести к поломке пистолета;
2) после успешной сборки все подвижные части пистолета должны стабильно и свободно двигаться так, что если повернуть ствол пистолета наверх и надавить, можно услышать щелчок ударника.

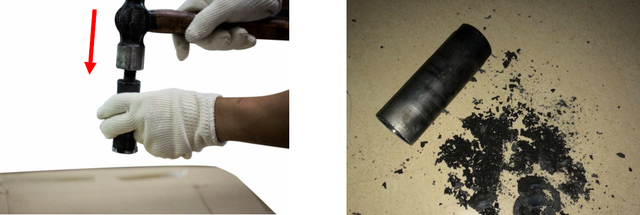

1. Чтобы обеспечить хороший и устойчивый звукоизоляционный эффект, необходимо через каждые 200 выстрелов очищать звукоизоляционный кожух от пластмассовых отходов.Можно в соответствии с правилами демонтажа снять ствол; если звукоизоляционный кожух слишком плотно соединен со стволом, одной рукой возьмите звукоизоляционный кожух, а другой — молоток и ударьте по краю ствола; следите за силой удара, старайтесь не повредить дуло.

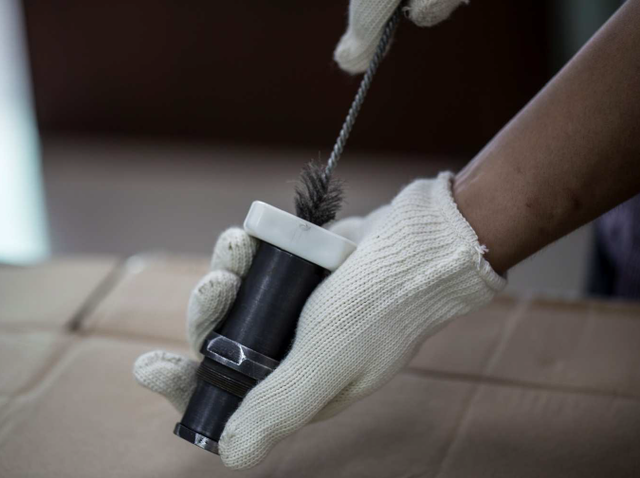

2. Чтобы обеспечить стабильный возврат затвора и проходимость ствола, каждый день после работы с инструментом необходимо проволочной щеткой прочищать ствол изнутри, а также проверять, не ослабли ли резьбовые соединения.

3. Инновационная конструкция поршня эффективно предохраняет от возгорания остатков пороха внутри ствола, однако чтобы пистолет в течение долгого времени сохранял свои превосходные характеристики, предлагаем после каждых 2 000 забитых гвоздей проводить полную чистку и обслуживание всех деталей пистолета.

Техника безопасности

1. Перед использованием внимательно прочтите инструкцию по применению; неумение обращаться с инструментом может привести к непредвиденному ущербу;
2. Ни в коем случае не заряжайте пистолет рукой, если патрон внутри: пистолет может неожиданно выстрелить, когда патрона нет, поршень может выскочить и поранить руку;
3. Ни в коем случае не нацеливайте пистолет на себя или на другого человека, иначе неожиданный выстрел может причинить ущерб;
4. Ни в коем случае не давайте пистолет маленьким детям или другим лицам для развлечения, забавы, иначе неумение пользоваться инструментом может привести к несчастному случаю;
5. Во избежание несчастного случая после использования или во время демонтажа и чистки не забудьте в первую очередь извлечь гвоздь для подвесного потолка и патрон.

6. Во время использования надевайте защитные очки, каску и другие защитные приспособления, чтобы обезопасить свое здоровье при возникновении непредвиденных
обстоятельств;
7. Строго запрещается размещать огнеопасные газы и взрывоопасные вещества рядом с местом использования пистолета, данный инструмент может вызвать пожар, поджечь взрывоопасные вещества;
8. Запрещается использовать инструмент в состоянии алкогольного опьянения или при плохом самочувствии, недостаток внимания может привести к несчастному случаю;
9. Во время работы посторонние люди должны находиться на расстоянии от места монтажа, иначе искры могут привести к несчастному случаю;
10. Пистолет должен находиться перпендикулярно поверхности корпуса, чрезмерный

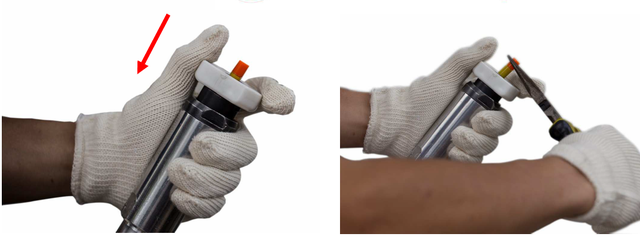

11. Если во время работы гвоздь не выстреливает (происходит осечка), необходимо подождать не менее 5 секунд, затем одной рукой крепко сжать ствол и предохранитель, а другой рукой кусачками извлечь неисправный патрон. Обязательно наденьте защитные очки и перчатки, не направляйте дуло на себя или кого-либо еще (видеоролик в приложении);

12. Необходимо использовать подходящие к пистолету гвозди, чтобы избежать несчастного случая, вызванного несовместимостью инструмента и расходных материалов.

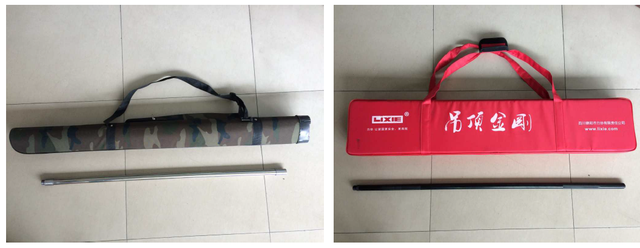

8. Упаковка
Используется два вида упаковки: простая упаковка и подарочная упаковка, главное отличие — в материале ручки и упаковки, см. рисунок:
