Виброплиты STONEGUARD от BOMAG для мощения тротуарных дорожек асфальтом и плиткой

В настоящее время все более популярными становятся мощеные покрытия. Мы все чаще видим как небольшие тротуары, дорожки в парках, парковочные площадки, так и большие объекты – прогулочные зоны и площади в центре города, выполненные из плитки. При этом размер блоков также широко варьируется – от плитки габаритами меньше 20х10 см, и до блоков большого формата, с длиной грани 1 м и более. Применяемый материал также очень разнообразен, это и бетонные блоки, блоки из тесанного или шлифованного натурального камня или панели из искусственного камня.

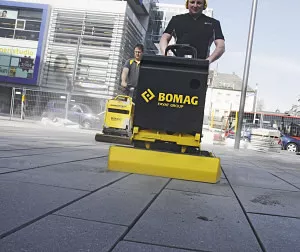

(фото 1 – плита стоунгард на рабочей площадке)

Традиционно, для укладки плитки используется либо ручной труд, либо применяются легкие виброплиты, оснащенные полимерными ковриками, предохраняющими поверхность от контакта с металлической плитой основания машины. Однако, такой подход может оправдать себя лишь при небольших объемах работ, например при устройстве отмосток вокруг фундаментов зданий или небольших частных парковок. При необходимости реализации более масштабных проектов, подрядчик сталкивается с рядом трудностей, таких как обеспечение однородной несущей способности поверхности, ее качества и точности укладки блоков. Также на первый план выходят проблемы с большими сроками выполнения работ и повышенным расходом материала, связанным с повреждением или разрушением блоков во время их укладки.

Избежать этих проблем и существенно повысить производительность работ по устройству мощеных покрытий позволяет запатентованное решение компании BOMAG – линейка реверсивных виброплит STONEGUARD.

 (фото 2 – плита стоунгард на рабочей площадке)

Что же это такое? Виброплита STONEGUARD представляет собой серийную реверсивную виброплиту, оснащенную подошвой с уникальной полимерной подушкой. Подушка крепится к плите основания методом вулканизации. Казалось бы – все просто, однако такое решение позволяет ощутимо оптимизировать технологию проведения работ по мощению, а также расширить номенклатуру укладываемого материала. Как результат – существенное повышение производительности и качества получаемого результата, ощутимое снижение себестоимости работ. Рассмотрим эти факторы более подробно.

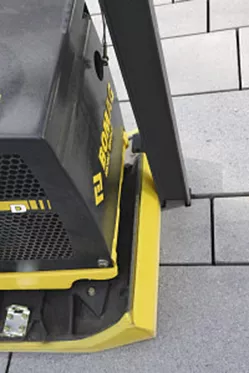

 (фото 3 – полимерная подушка стоунгард)

Эффективность.

Сравним технические характеристики легкой виброплиты BOMAG BVP 18/45, оснащенной полимерным ковриком и модели BOMAG BPR 35/60 STONEGUARD.

Существует мнение, что виброплита STONEGUARD обладает излишним весом и силой вибрации для работ по плитке небольшого размера и толщиной 6..8 мм, однако это не совсем так. Площадь соприкосновения с материалом у нее более чем в 3 раза больше, таким образом виброплита весом 230 кг оказывает столь же деликатное воздействие на материал, как и модель BVP 18/45 весом 90 кг.

В то же время, за счет большей рабочей ширины (630 мм против 450 мм) и большей скорости движения, производительность по площади у плиты STONEGUARD как минимум в полтора раза выше. Кроме того, за счет возможности движения задним ходом, точность управления плитой также намного выигрывает, что еще больше повышает эффективность и удобство ее использования.

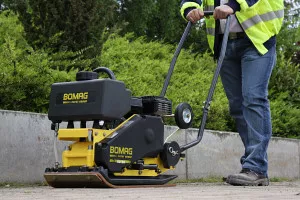

 (фото 4 – прямоходная виброплита с ковриком)

Виброплита STONEGUARD также позволяет существенно оптимизировать технологию проведения работ. Во-первых, нет необходимости в предварительном уплотнении песчаной подушки перед укладкой блоков, она будет достаточно уплотнена вместе с мощеным покрытием после его укладки и затирки швов. Более того, неуплотненная подушка позволяет не заботиться о возможной неравномерности толщины блоков – после уплотнения они осядут на разную глубину, таким образом ровность поверхности будет достигнута автоматически. Во-вторых, благодаря особым свойствам основания STONEGUARD, эта виброплита не требует тщательной очистки поверхности от материала для заполнения швов перед уплотнением. В процессе вибрации, лишние частицы естественным образом удаляются из-под плиты не нанося ущерба поверхности. Эти факторы также существенно снижают себестоимость и срок выполнения работ за счет уменьшения объема подготовительных действий и ручного труда, что еще более повышает общую эффективность проведения работ по мощению в целом.

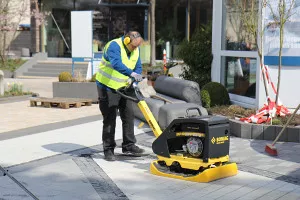

 (фото 5 – плита стоунгард на фоне работ по затирке)

Качество.

Рассмотрим наиболее частые случаи повреждения мощеного покрытия и возможные причины их возникновения. Прежде всего, это расколотые блоки или просадка поверхности. Причиной этому может стать малая несущая способность подстилающего слоя в следствии недостаточного или неравномерного уплотнения вкупе с чрезмерной нагрузкой, например после проезда грузовых автомобилей. Другой характерный случай – сколы углов или граней блоков. Такие повреждения возникают из-за неровностей подушки, вследствие чего происходит смещение плит во время вибрации, либо из-за слишком узких стыков между блоками. Также такие повреждения могут возникать из-за слишком большого размера блоков. Эти и другие дефекты мощеного покрытия можно легко избежать с применением виброплит STONEGUARD.

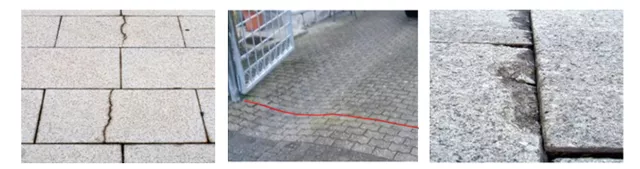

(фото 6.Х – типичные повреждения покрытия)

За счет того, что с применением плит STONEGUARD одновременно уплотняется не только само мощеное покрытие, но также и подстилающая подушка, в процессе работы автоматически достигаются такие важные характеристики качества укладки, как равномерная несущая способность по всей площади и ровность поверхности без перепадов высот и выступающих элементов.

В дополнение, специальная плита основания STONEGUARD деликатно воздействует на поверхность укладываемого материала. Это позволяет избежать появление царапин даже на блоках с обработанной поверхностью (например, из шлифованного камня). За счет максимальной площади контакта, применение таких виброплит уменьшает риск образования трещин при уплотнении блоков большого формата и отлично подходят также для укладки популярных в наше время блоков с острыми гранями, отличающимися своей подверженностью к сколам граней и углов. К примеру, применение обычных виброплит с полимерными ковриками для укладки таких блоков «встык» практически невозможно. Таким образом, вместе с отличным качеством работ, достигается существенное снижение количества необходимого материала за счет минимизации отходов вследствие повреждений.

Кроме того, полимерная подушка STONEGUARD выступает за габариты самой виброплиты спереди и по обоим сторонам машины. Это позволяет безопасно работать и достигать равномерного уплотнения также вплотную к препятствиям, в том числе с контактом, например вдоль бордюров и стен или вокруг фонарных столбов.

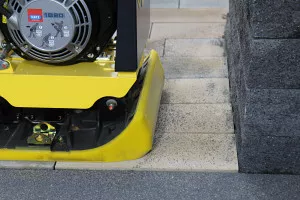

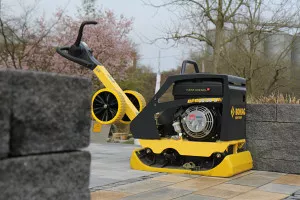

 (фото 7 – плита стоунгард около препятствия)

Универсальность.

Применительно к устройству мощеных поверхностей, область применения типичных легких виброплит с полимерными ковриками, например BOMAG BVP 18/45, ограничивается укладкой блоков размером до 25х25 см и толщиной максимум 6 см. В тоже время виброплиты STONEGUARD классов веса от 230 кг (BOMAG  BPR 35/60 STONEGUARD) до 460 кг (BOMAG  BPR 60/65 DE STONEGUARD) специально разработаны для работ с блоками с гранью от 25 см до 100 см и толщиной более 10 см.

                Так, например, для укладки массивных панелей с гранью 1 метр и более, подходят только тяжелые виброплиты STONEGUARD. При использовании обычных виброплит с полимерными ковриками, вероятность повреждения таких панелей чрезвычайно высока, как во время укладки, так и в процессе эксплуатации в следствии неравномерного или недостаточного уплотнения и последующей просадки подстилающего слоя.

   (фото 8 – укладка панелей большого формата)

…

В заключении приведем иллюстрации проектов, выполненных с помощью виброплит с технологией BOMAG STONEGUARD.

Первый пример – стройплощадка неподалеку от штаб-квартиры компании BOMAG, центральная площадь города Кобленц, Германия. Была уложена брусчатка толщиной до 16 см на площади около 18.000 кв м. Стыки были заполнены смесью фракции 2-5 мм. В работах были задействованы две виброплиты BOMAG BPR 35/60 STONEGUARD и BPR 60/65 DE STONEGUARD для укладки блоков большого размера. Результатом работы стала идеально ровная поверхность с точным рисунком стыков.

 (фото 9 – проект Кобленц)

Другой проект из города Магдебург, Германия. Задача – мощение промышленного двора площадью 4.500 кв м, на территории находятся 8 погрузочных рамп и 2 портала для большегрузных автомобилей. Материал – бетонные блоки с замками 20х10 см, толщиной 12 см. Из-за того, что площадь подвергается серьезным нагрузкам от грузовых автомобилей, требовалось уделить особое внимание качеству уплотнения и несущей способности покрытия. Из-за большой площади укладки, выбор был остановлен на виброплитах BOMAG STONEGUARD, что позволило выполнить работы в максимально короткий срок и обеспечить оптимальный результат.

    (фото 10 – проект Магдебург)
